1. 알맵Max와 GPS를 연동하기 위해서는 먼저 GPS 를 노트북과 연결합니다.
(USB 케이블 또는 시리얼(9핀) 케이블)
2. 알맵Max 프로그램을 실행합니다.
3. F6키를 누르거나 메뉴에서 [기능] - [환경설정] 을 선택합니다.

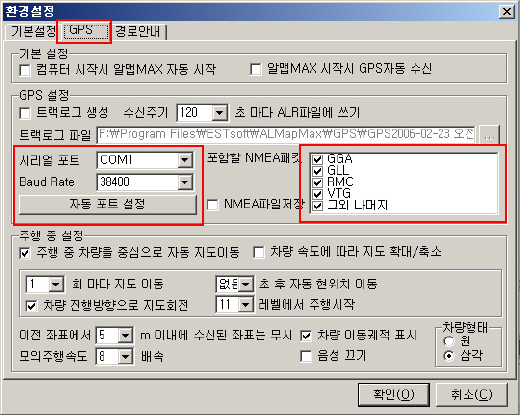

[GPS] 탭을 클릭합니다.
우측 “포함할 NMEA패킷”의 5개 항목에 모두 체크합니다.
이후 좌측의 [자동 포트 설정]을 클릭해서 포트 검색 과정을 진행합니다.

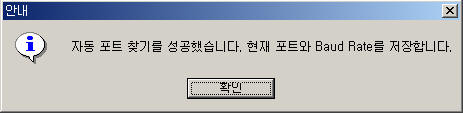

GPS와 노트북(PC)가 정상적으로 연결이 되었다면, 아래와 같이 포트와 Baud Rate가
정상적으로 설정되었다는 메시지가 뜰 것입니다.
만약 자동으로 포트가 맞춰지지 않을 경우 시리얼 포트 및 Baud Rate를 수동으로 설정해야 합니다.
GPS의 Baud Rate는 각GPS마다 다르며 GPS의 매뉴얼에 별도로 표시가 되어 있을 것입니다.
보통 4800~9600 정도이며, 알맵GPS는 38400 입니다.
포트설정이 완료되면 [확인] 버튼을 클릭하여 환경설정 창을 종료합니다.
4. GPS신호가 정상적으로 표시되는지 확인하기 위해 상단 메뉴에서 [네비게이션]-[NMEA모니터 보기]를
선택합니다. (신호가 들어오는지 여부만 확인하는 과정은 실내에서 진행해도 무방합니다.
실제 연동을 위해서는 실외에서 진행해야 합니다.)
NMEA모니터 보기 화면에서 아래의 안내창이 뜨면 [확인]버튼을 클릭합니다. (먼저 수신시작 버튼을
누르지 않고 진행하면 이 메세지가 표시됩니다.)

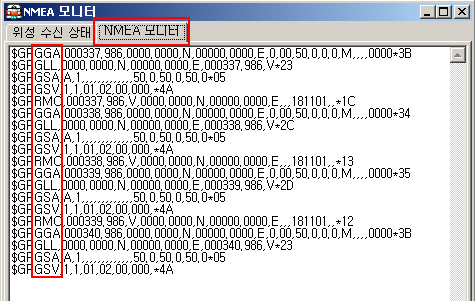

NMEA모니터 보기 창에서 [NMEA 모니터] 탭을 선택해서 하단에 NMEA코드값이 정상적으로
출력되는지를 확인합니다.
$GP 다음에 GGA, GLL, RMC, VTG, GSV, GSA 등의 NMEA 패킷이 표시된다면 해당 GPS와
알맵Max가 정상적으로 연동이 된 것입니다.
참고 : NMEA모니터 보기에서 GPS 신호가 출력될 때 BESSEL신호(GPA, GNA)., 기타 값들도
함께 들어올 수 있습니다.
GPS방식은 알맵에서 사용하는 NMEA방식과 Bessel 방식이 있습니다.
이 두가지 방식의 GPS신호를 모두 수신하도록 설계된 GPS를 구매했다면
GPS 메뉴얼을 참고하여 NMEA방식만 수신하도록 조정하시기 바랍니다.
|
